Monitor MySQL, MariaDB Galera Cluster ด้วย Prometheus + Grafana

ก่อนหน้าผู้เขียนก็มีโพสต์เกี่ยวกับเรื่อง Grafana ไปหลายบทความแล้วดูได้ที่นี่ และบทความนี้เราจะมาทำระบบ Monitoring ด้วย Prometheus และ Grafana กันครับ โดยจะใช้ Prometheus ซึ่งเป็น open-source เป็นฐานข้อมูล และใช้ตัว Grafana ทำหน้าที่แสดงค่าต่างๆ โดยใช้ Exporter ดึงข้อมูลหรือ query เพื่อนำมาแสดงค่า ซึ่งเราจะเพิ่ม Exporter หลักๆ 2 ตัวเข้ามาใน Prometheus และ deploy stack ด้วย docker-compose.

1. node-exporter (Server system data collection)
2. mysqld_exporter (MySQL server data collection)

node-exporter เป็น Exporter ตัวหนึ่งใน Prometheus ที่เอาไว้ดึงค่าต่างๆ ของฮาร์ดแวร์ภายในเครื่องเซิร์ฟเวอร์ เช่น CPU, Disk, Memory ฯลฯ เป็นต้น.

mysqld_exporter เป็น Exporter ตัวหนึ่งใน Prometheus ที่เอาไว้ดึงค่าต่างๆ (database status data) จากภายในเครื่องเซิร์ฟเวอร์ MySQL หรือ MariaDB โดยใช้ Grafana มาแสดงข้อมูล metrics ต่างๆ อีกที

credit image: intl.cloud.tencent.com / MySQL Exporter

ส่วน Grafana ก็ขออภิบายสั้นๆ มันเป็นแพลตฟอร์ม open-source/commercial ซอฟต์แวร์ที่ใช้ในการวิเคราะห์ metrics โดยที่ตัว Grafana นั้นจะทำการ query ข้อมูล metrics ผ่าน Data souce ออกมาแสดงในหน้า Dashboard สวยๆ งามๆ ให้เราเข้าใจข้อมูล metrics ได้อย่างง่ายขึ้น (อารมณ์แบบเดียวกันกับ Google Data Studio)

ไม่พูดเยอะ ดู Architecture เลยละกันครับ จะได้เห็นภาพ (มั้ง!!) 55++

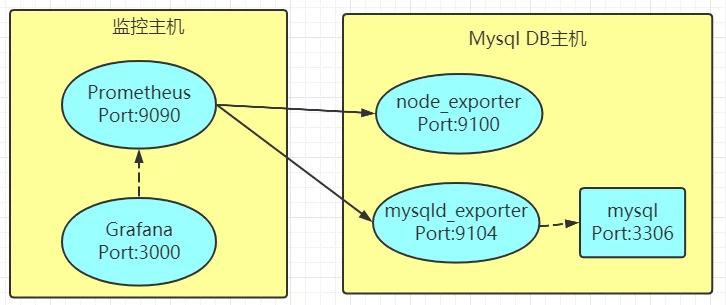

Monitoring architecture:

Architecture: MySQL Exporter

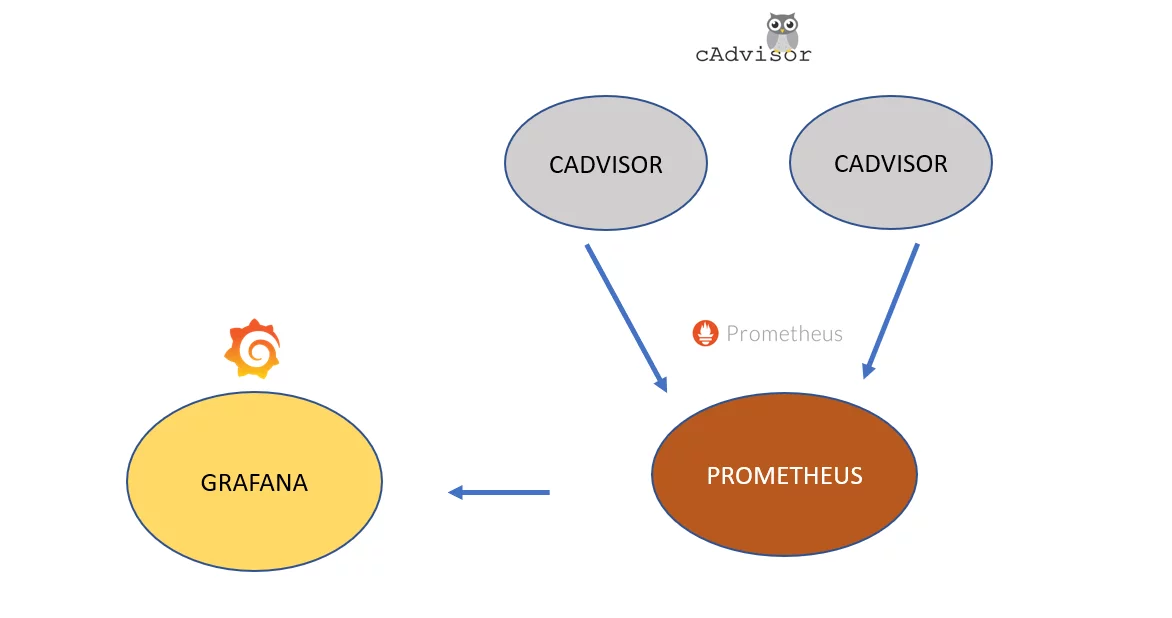

Docker monitoring ด้วย cAdvisor

ไหนๆ ก็ Deploy บน Docker Engine ด้วย Docker-compose แล้ว ฉะนั้นผู้เขียนเลยยัด cAdvisor Exporter อีกตัวสำหรับมอนิเตอร์ Docker เพิ่มเข้าไปในไฟล์ docker-compose.yml

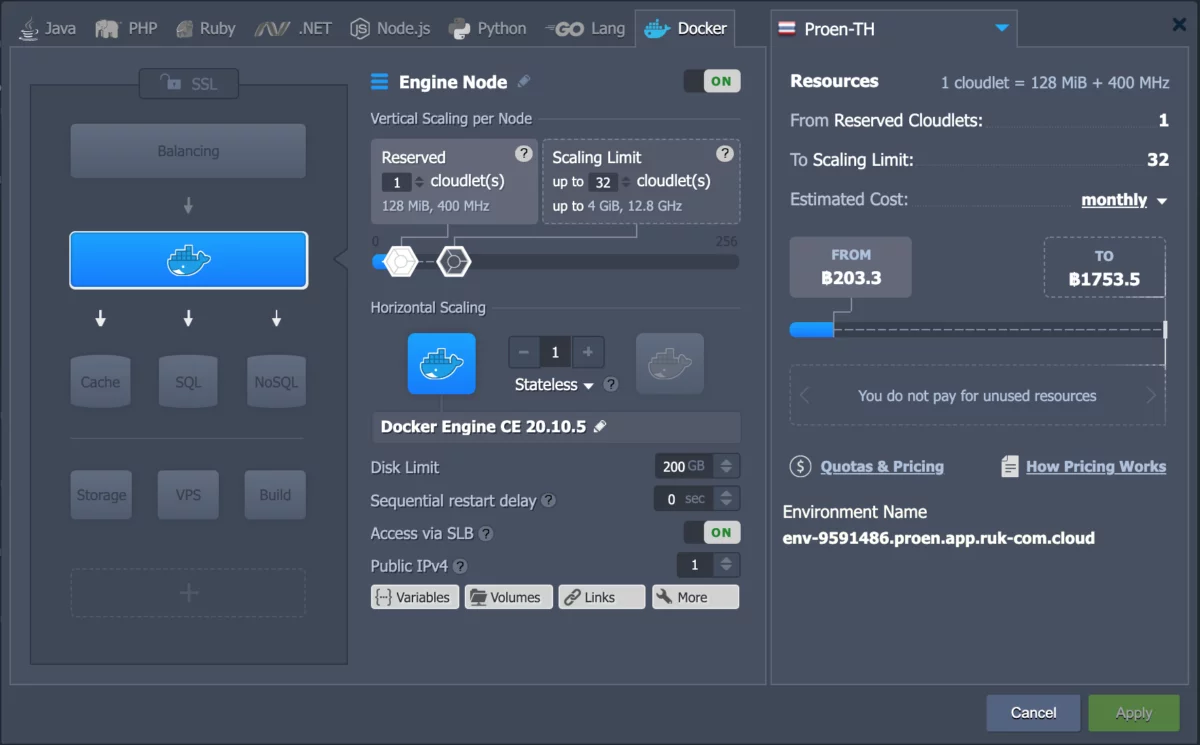

เริ่มต้นด้วยการสร้าง Docker Engine CE (เราใช้ Ruk-com PaaS ในการสร้างระบบ Monitoring นี้)

หลังจากติดตั้ง Docker Engine CE เสร็จแล้ว ก็จัดเตรียม source code สำหรับ deploy ตัว Prometheus + Grafana (ในบทความนี้ผู้เขียนใช้ https://gitlab.com/) และสร้างโปรเจ๊กต์ใหม่ชื่อ prom-grafana-dock

ถัดไปกลับมาที่ Docker Engine CE Host (หรือเซิร์ฟเวอร์) เพื่อสร้าง public SSH key

วิธีสร้าง public SSH key

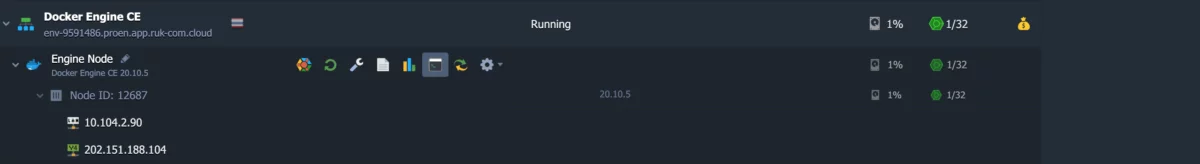

เปิด Web SSH ดังรูป

พิมพ์คำสั่ง ssh-keygen สำหรับสร้างคีย์ใหม่ (บรรทัด Overwrite ให้ตอบ “y“)

ssh-keygen

Generating public/private rsa key pair.
Enter file in which to save the key (/root/.ssh/id_rsa):
/root/.ssh/id_rsa already exists.
Overwrite (y/n)? y
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
SHA256:liR24bXteEBErf3mzfDT0qveShUoole8SiJudBQmJE0
The key's randomart image is:
+---[RSA 2048]----+
|   .+E o.o=.     |
|    ..o..+.o. .  |
|      o.+.o*.. . |
|     ..+..+++   .|
|     o +So..o. . |
|    o o.+ ..  =  |
|     o   .   + *.|
|    .       . +.*|
|            .+o+o|
+----[SHA256]-----+

ใช้คำสั่ง cat ดู public key แล้วคัดลอก

cat .ssh/id_rsa.pub

ไปยังหน้า Gitlab เรา จากนั้นกดปุ่ม Add SSH key แล้วนำ key มาวาง

ถัดไปกลับมาที่ Docker Engine CE (หรือเซิร์ฟเวอร์) ให้สร้างโฟร์เดอร์ prom-grafana-dock สำหรับเก็บ source code

ที่ root directory พิมพ์คำสั่งสร้าง directory

mkdir prom-grafana-dock

จากนั้นพิมพ์คำสั่ง cd เพื่อเข้าไปยังไดเรกทอรี

cd prom-grafana-dock

พิมพ์คำสั่ง git init เพื่อ initialize git local

git init

ทำการเชื่อมโยง Local Project กับ Remote Project โดยใช้คำสั่ง git remote

git remote add origin [email protected]:admin948/prom-grafana-dock.git

อย่า! คัดลอกคำสั่งไปวางนะครับ อันนี้เป็น repository แบบ private ไม่ใช่ public!

ถัดไปเราก็สามารถเขียนไฟล์ source code (docker-compose.yml) บนเซิร์ฟเวอร์นี้ได้เลย แล้ว Check-In ด้วยคำสั่ง git add และ git commit เพื่อซิงค์ขึ้นเก็บบน Gitlab

ก่อนที่เราจะได้ Node Stack “Prometheus + Grafana” container เราต้องสร้าง Dockerfile ไฟล์ขึ้นมาก่อนนะครับ จากนั้นจึงนำไป build เป็น image และนำไปรันเป็น container เพื่อใช้งาน Prometheus + Grafana contaniner ต่อไปครับ

เริ่มกันเลย… ได้เวลาเขียนคำสั่งมัดรวมซอฟต์แวร์ต่างๆ ลงไปในไฟล์คอนฟิกและ docker-compose.yml

Prometheus & Grafana docker-compose

จัดเตรียมความพร้อมสร้างไดเรกทอรีเก็บไฟล์ดังนี้

cd prom-grafana-dock
mkdir grafana
mkdir alertmanager
mkdir prometheus

สร้างไฟล์ config.monitoring

vi grafana/config.monitoring

GF_SECURITY_ADMIN_PASSWORD=grafana_password
GF_USERS_ALLOW_SIGN_UP=false

สร้างไฟล์ config.yml

vi alertmanager/config.yml

route:
  receiver: 'slack'

receivers:
  - name: 'slack'

สร้างไฟล์ alert.rules

vi prometheus/alert.rules

groups:
- name: example
  rules:

  # Alert for any instance that is unreachable for >2 minutes.
  - alert: service_down
    expr: up == 0
    for: 2m
    labels:
      severity: page
    annotations:
      summary: "Instance {{ $labels.instance }} down"
      description: "{{ $labels.instance }} of job {{ $labels.job }} has been down for more than 2 minutes."

  - alert: high_load
    expr: node_load1 > 0.5
    for: 2m
    labels:
      severity: page
    annotations:
      summary: "Instance {{ $labels.instance }} under high load"
      description: "{{ $labels.instance }} of job {{ $labels.job }} is under high load."

สร้างไฟล์ที่ชื่อว่า prometheus.yml

vi prometheus/prometheus.yml

global:
  external_labels:
    monitor: devops_monitor
  scrape_interval: 5s
scrape_configs:
  - job_name: prometheus
    static_configs:
      - targets:
        - "localhost:9090"

  - job_name: node_exporter
    static_configs:
      - targets:
        - "node_exporter:9100"

  - job_name: mysqld_exporter
    static_configs:
      - targets:
        - "mysqld_exporter:9104"

  - job_name: 'node_cadvisor'
    static_configs:
      - targets:
        - "node_cadvisor:8080"

สร้างไฟล์ docker-compose.yml

version: '3.7'

volumes:
    prometheus_data: {}
    grafana_data: {}

services:

  prometheus:
    image: prom/prometheus
    volumes:
      - ./prometheus/:/etc/prometheus/
      - prometheus_data:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
      - '--web.console.libraries=/usr/share/prometheus/console_libraries'
      - '--web.console.templates=/usr/share/prometheus/consoles'
    ports:
      - 9090:9090
    container_name: prometheus
    links:
      - cadvisor:cadvisor
      - alertmanager:alertmanager
    depends_on:
      - cadvisor
    restart: always

  node-exporter:
    image: prom/node-exporter
    volumes:
      - /proc:/host/proc:ro
      - /sys:/host/sys:ro
      - /:/rootfs:ro
    command:
      - '--path.procfs=/host/proc'
      - '--path.sysfs=/host/sys'
      - --collector.filesystem.ignored-mount-points
      - "^/(sys|proc|dev|host|etc|rootfs/var/lib/docker/containers|rootfs/var/lib/docker/overlay2|rootfs/run/docker/netns|rootfs/var/lib/docker/aufs)($$|/)"
    ports:
      - 9100:9100
    container_name: node_exporter
    restart: always
    deploy:
      mode: global

  alertmanager:
    image: prom/alertmanager
    ports:
      - 9093:9093
    container_name: node_alertmanager
    volumes:
      - ./alertmanager/:/etc/alertmanager/
    restart: always
    command:
      - '--config.file=/etc/alertmanager/config.yml'
      - '--storage.path=/alertmanager'

  cadvisor:
    image: google/cadvisor
    volumes:
      - /:/rootfs:ro
      - /var/run:/var/run:rw
      - /sys:/sys:ro
      - /var/lib/docker/:/var/lib/docker:ro
    ports:
      - 8080:8080
    container_name: node_cadvisor
    restart: always
    deploy:
      mode: global

  mysqld_exporter:
    image: prom/mysqld-exporter:latest
    depends_on:
      - prometheus
    environment:
      - DATA_SOURCE_NAME='mysqld-exporter:12qwaszx@(dbhost:3306)/'
    ports:
      - 9104:9104
    container_name: mysqld_exporter
    restart: always

  grafana:
    image: grafana/grafana
    depends_on:
      - prometheus
    ports:
      - 3000:3000
    container_name: grafana
    volumes:
      - grafana_data:/var/lib/grafana
      - ./grafana/provisioning/:/etc/grafana/provisioning/
    env_file:
      - ./grafana/config.monitoring
    restart: always
    links:
      - prometheus:prometheus
    environment:
      GF_INSTALL_PLUGINS: grafana-clock-panel, grafana-simple-json-datasource, cloudflare-app, redis-app

ใส่ส่วนของ Grafana container เราได้เพิ่มให้มีการติดตั้งปลั๊กอิน cloudflare-app, redis-app เข้าไปใน Grafana container ด้วย
และผู้เขียนไม่ขออธิบายคำสั่งต่างๆ ในไฟล์ docker-compose.yml นะครับ สามารถศึกษาเพิ่มเติมได้ที่ docker-compose
กรณีขึั้น production ควรมีการกำหนด Firewall เพิ่มเติมเนื่องจากคำสั่งสร้าง Containers จากตัวอย่างนี้เปิดอนุญาตให้เข้าถึงได้ทั้งหมด (0.0.0.0:PORT)

บรรทัดคำว่า DATA_SOURCE_NAME=’mysqld-exporter:12qwaszx@(dbhost:3306)/’
ให้แทนที่ mysqld-exporter, 12qwaszx, และ MySQL connection address (dbhost) ด้วยข้อมูลจริงเซิร์ฟเวอร์คุณ

Deploy MySQL exporter

สร้าง MySQL exporter account ที่เซิร์ฟเวอร์ Database Node

mysql -uROOT -pPASSWORD

พิมพ์คำสั่ง create account

MariaDB [(none)]> CREATE USER 'mysqld-exporter' IDENTIFIED BY '12qwaszx' WITH MAX_USER_CONNECTIONS 3;

MariaDB [(none)]> GRANT PROCESS, REPLICATION CLIENT, REPLICATION SLAVE, SELECT ON *.* TO 'mysqld-exporter';

MariaDB [(none)]> flush privileges;

ถึดไปก็ Deploy ตัว MySQL exporter ที่เขียนคำสั่งไว้ในไฟล์ docker-compose.yml แล้ว

รัน Build container จากไฟล์สคริปต์ docker-compose.yml

docker-compose up -d

d = option ที่ใช้กำหนดว่า ให้รันแบบ background process

สร้างไฟล์สคริปต์ Build container

สร้างไฟล์ใหม่ชื่อ prom-grafana-start.sh

#!/bin/bash
# Created by suseman.com

echo "Starting grafana..."
docker-compose up -d grafana
echo "Grafana running http://0.0.0.0:3000/"

echo "Starting prometheus..."
docker-compose up -d prometheus node_exporter mysqld_exporter
echo "Prometheus running http://0.0.0.0:9090/"

ตรวจสอบไฟล์ใน directory “prom-grafana-dock” จะมีลิสต์ดังนี้

-rw-r--r-- 1 root root  945 Apr 12 16:13 docker-compose.yml
drwxr-xr-x 7 root root 4096 Apr 12 16:00 .git
-rw-r--r-- 1 root root  401 Apr 12 16:15 prometheus.yml
-rw-r--r-- 1 root root  278 Apr 12 16:26 prom-grafana-start.sh

เพิ่มไฟล์เข้า git แล้วสั่งซิงค์ขึ้น Gitlab

git add .
git commit -m "Initial commit"

ถัดมาก็ Push ไฟล์ขึั้น Gitlab โดยใช้คำสั่ง git push

git push -u origin master

To [email protected]:admin948/prom-grafana-dock.git
 * [new branch]      master -> master
Branch master set up to track remote branch master from origin.

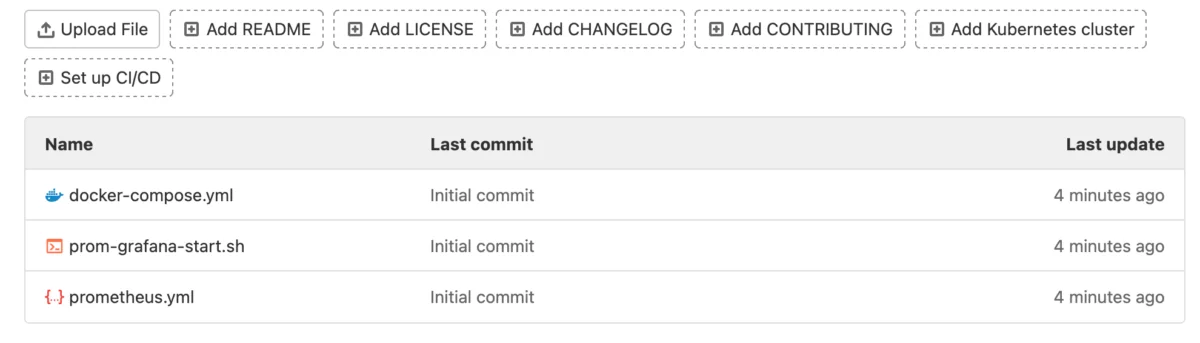

เมื่อไปดูที่ Gitlab ก็จะพบไฟล์ที่ Git Project ของเรา

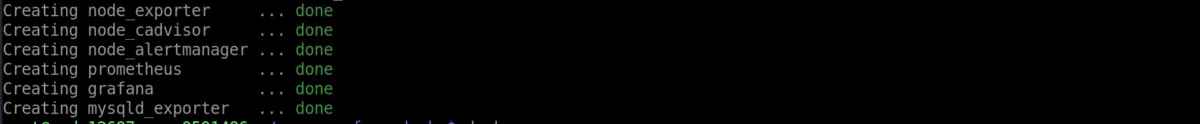

ถัดไปทำการ Deploy Container ด้วยสคริปต์ที่ได้สร้างไว้แล้ว ให้พิมพ์คำสั่ง sh prom-grafana-start.sh

sh prom-grafana-start.sh

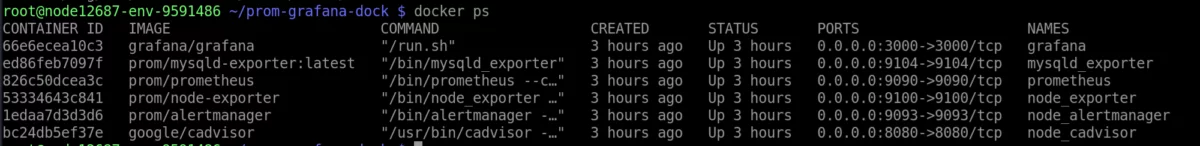

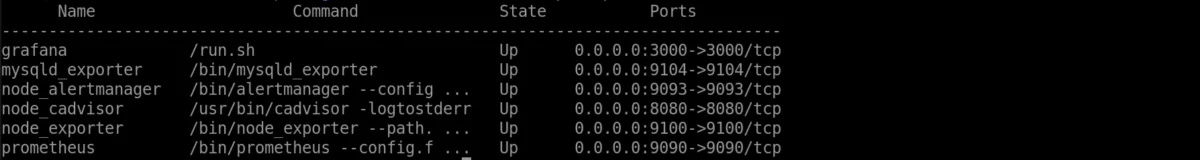

ตรวจสอบดู Containers ที่รันอยู่ด้วยคำสั่ง docker-compose ps

docker-compose ps

ตรวจสอบสถานะ Prometheus monitoring

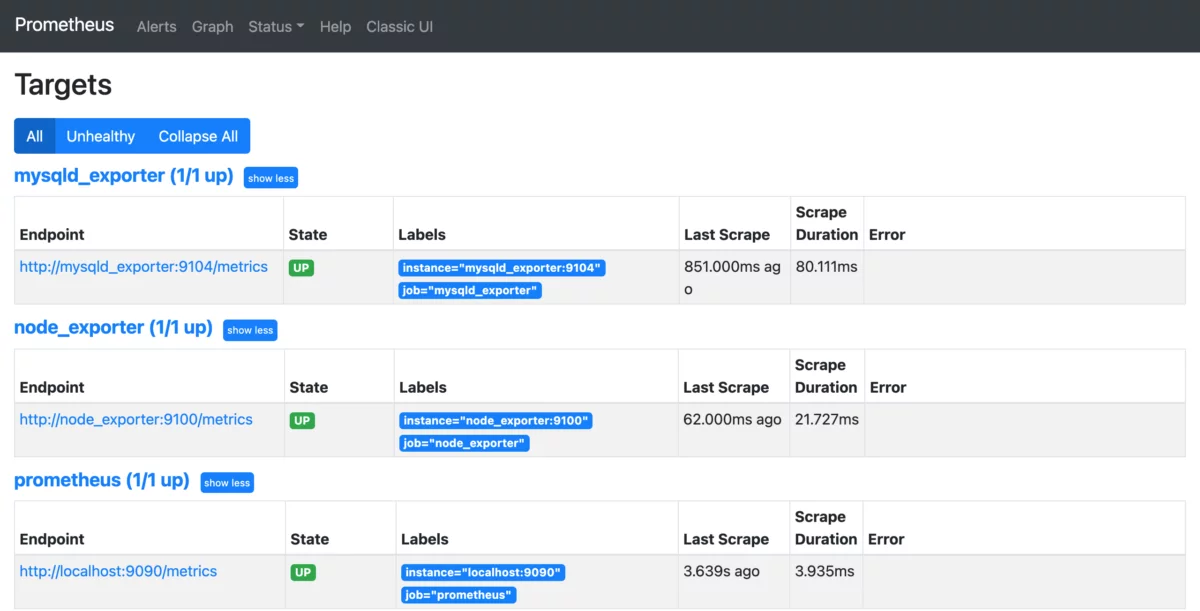

กลับไปที่ Prometheus และตรวจสอบสถานะ ให้ไปที่หน้า State -> Target จากนั้นเราจะเห็นว่าสถานะของ Target ตรง State จะเป็น UP (collected monitoring data)

จากนั้นคอนฟิก Grafana และสร้าง Dashboard สำหรับ Prometheus

Login เข้าสู่ Grafana

เปิด Web browser พิพม์ <IP Address:3000>

User: admin
Pass: admin

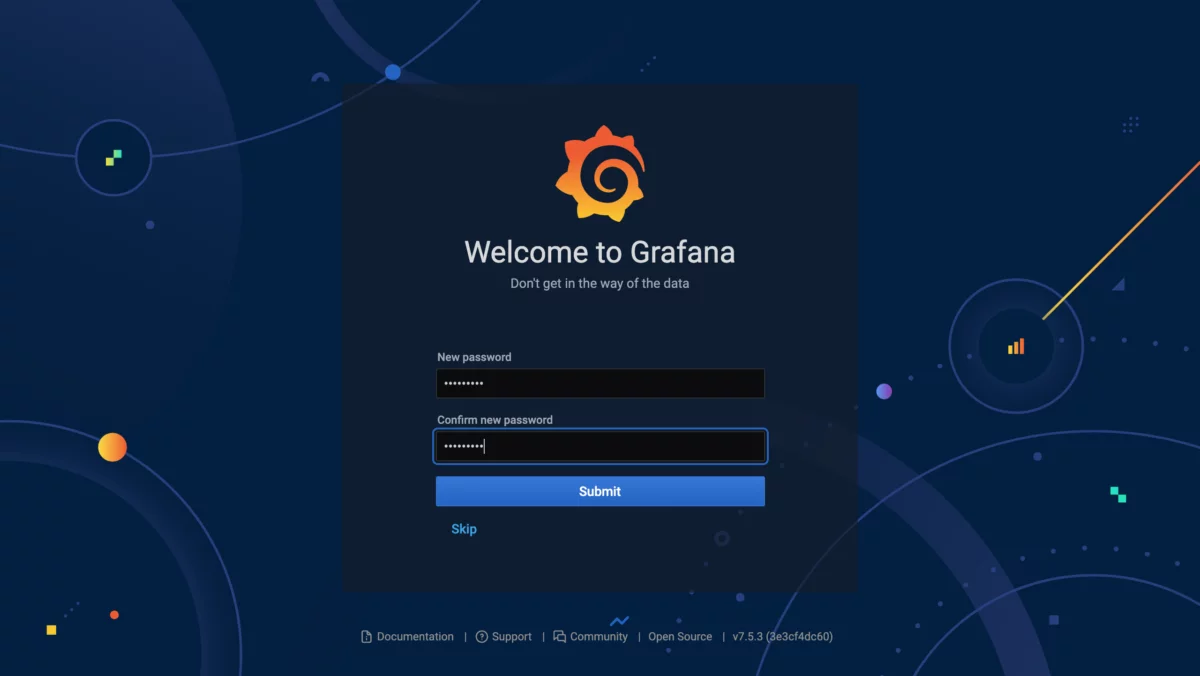

ระบบจะขึ้นให้เปลี่ยนรหัสผ่านใหม่

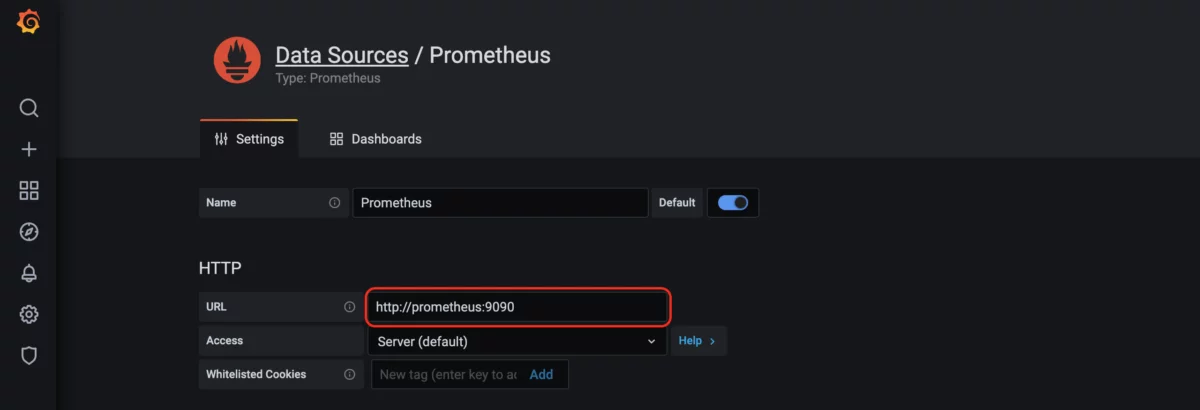

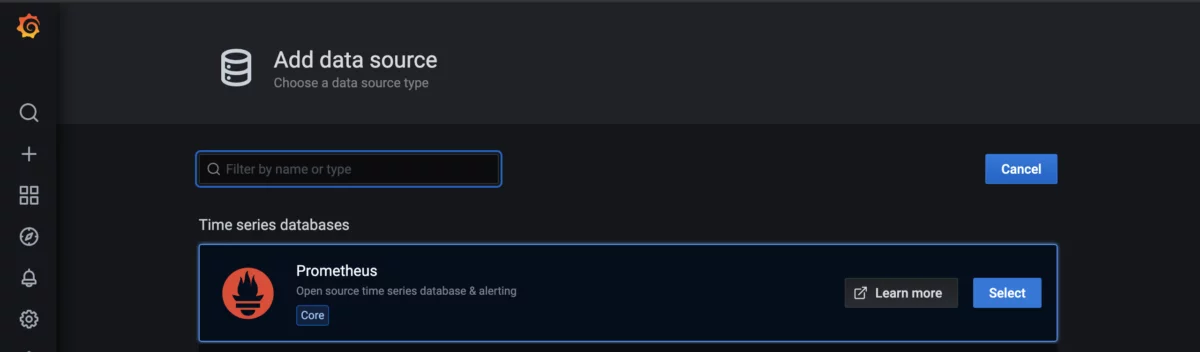

ถัดไปให้ทำการ Add Data Source: Prometheus

ตรง URL ให้ใส่เป็น http://prometheus:9090

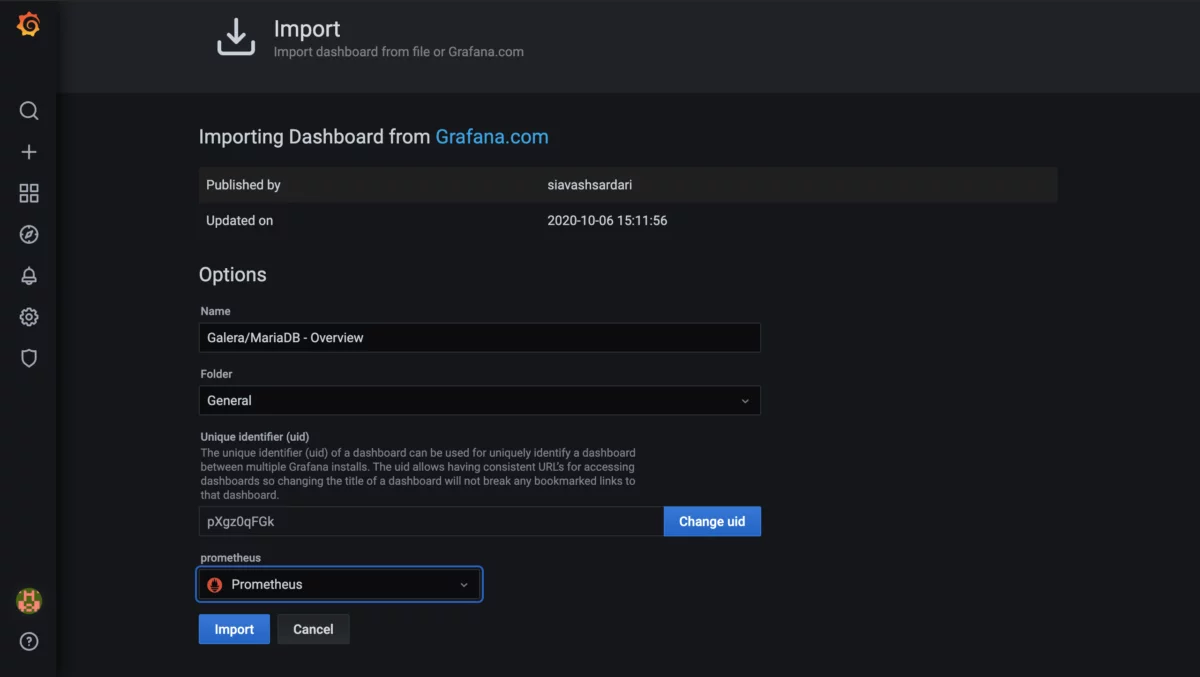

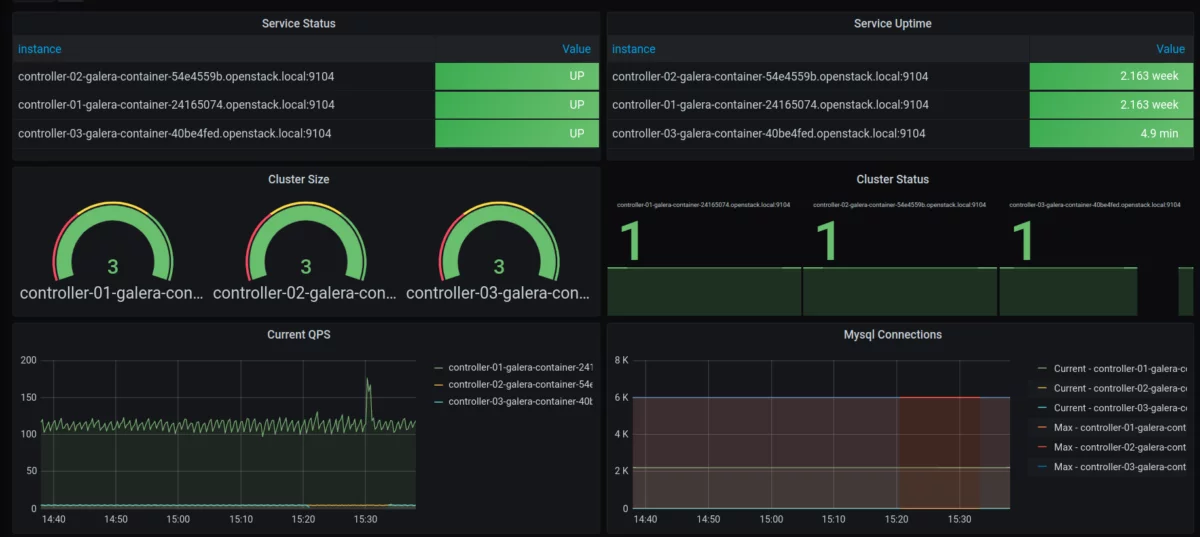

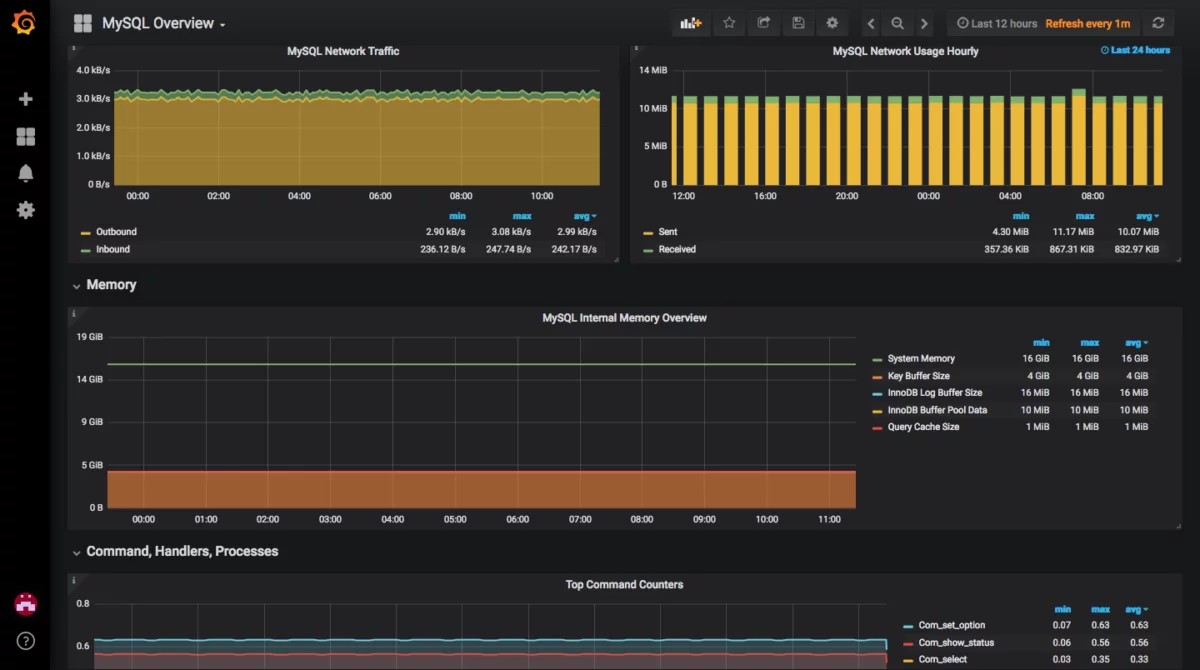

จากนั้นทำการ Import Grafana Dashboard จาก Mysql monitor template (Galera/MariaDB)

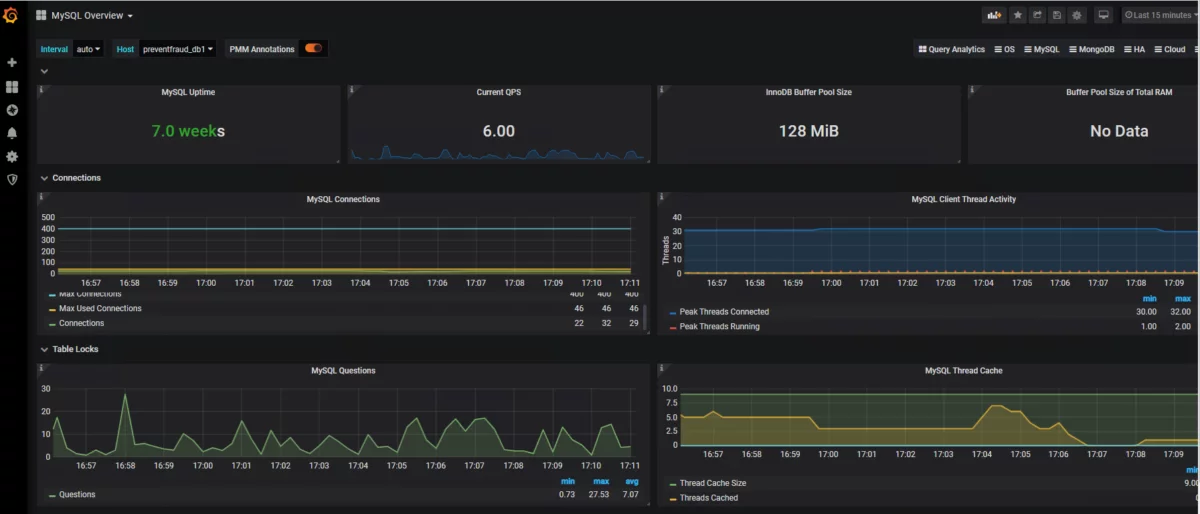

Granfina import: Mysql monitoring

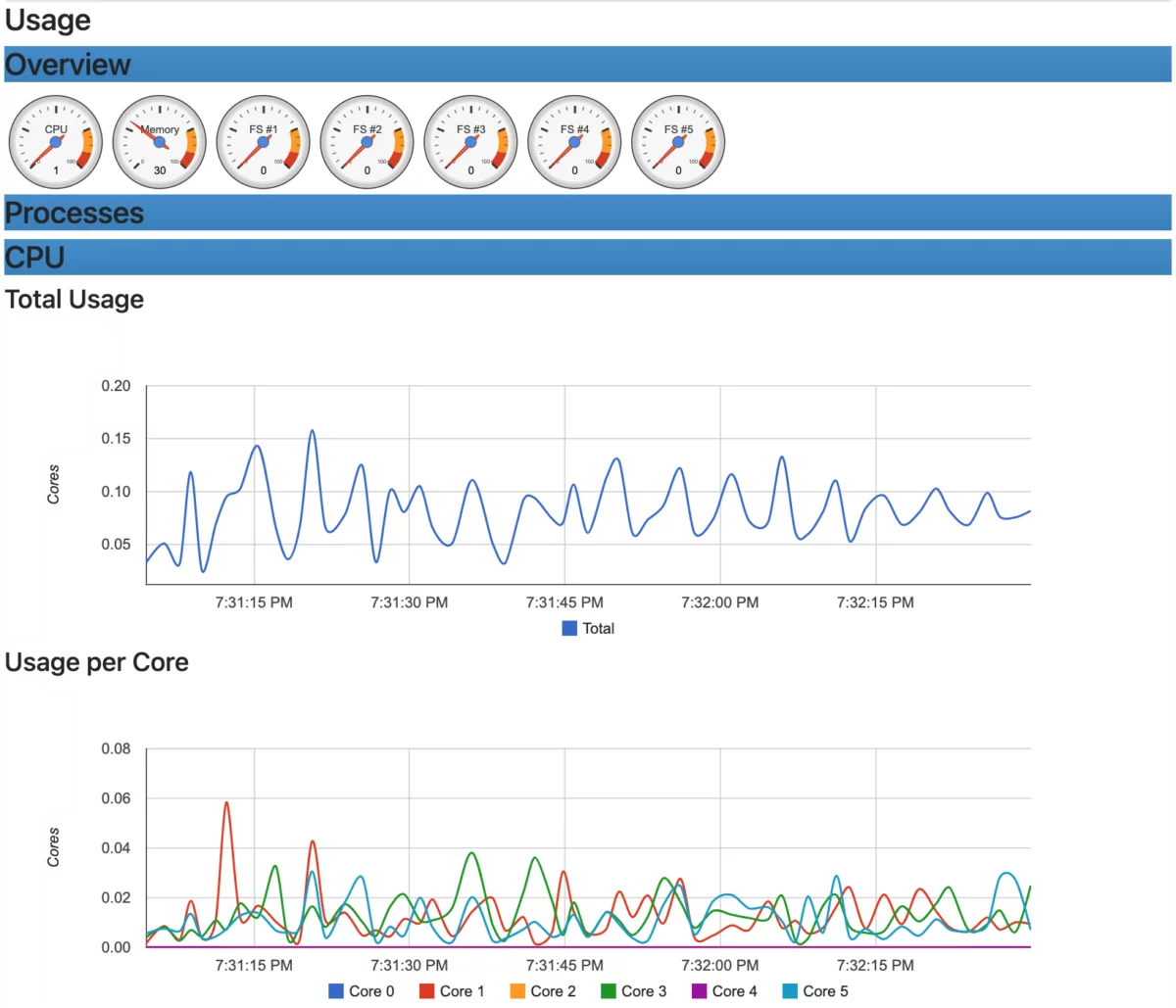

ดู cAdvisor เข้าผ่าน http://<IP Address>:8080

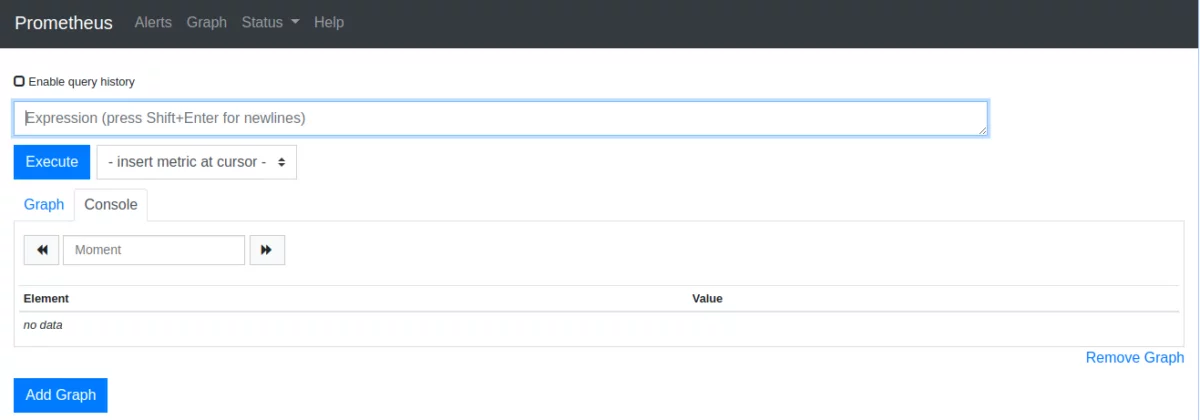

ดู Prometheus เข้าผ่าน http://<IP Address>:9090/metrics

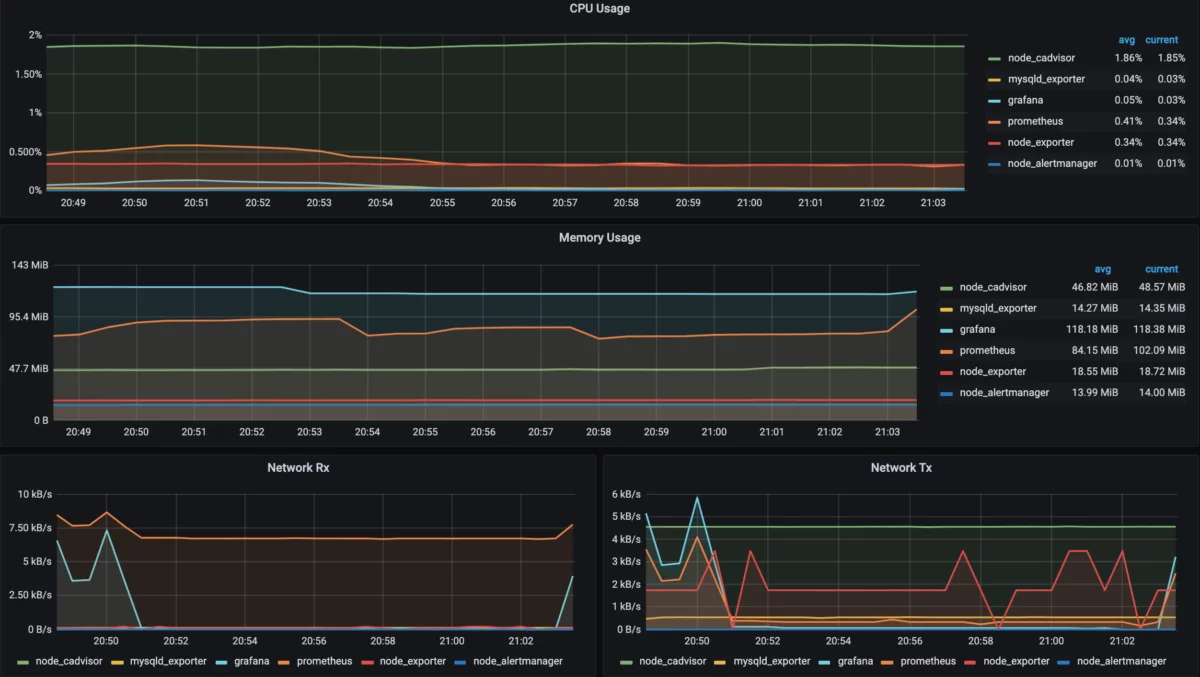

สร้าง Dashboard สำหรับ Docker container monitoring

โดย Import Dashboard จากที่นี่

คำสั่ง Docker อื่นๆ ที่จำเป็น

คำสั่งดู containers ที่รันอยู่

docker-compose ps

คำสั่ง stop containers ทั้งหมด (ที่สร้างขึ้นจาก docker compose)

docker-compose stop

คำสั่งลบ images ทั้งหมด

docker rmi -f $(docker images -a -q)

คำสั่งดูรายชื่อ containers ทั้งหมด

docker container ls

คำสั่งเข้าถึง container ที่ต้องการ เช่น container ชื่อ mysqld_exporter

docker exec -it mysqld_exporter /bin/sh

สำหรับบทความนี้คงจบไว้เพียงเท่านี้ หวังว่าจะเป็นประโยชน์ผู้ที่อ่านจบและศึกษาแล้วลองนำไปปรับใช้กับงานที่ทำกันดูนะครับ ^^ และต้องขอขอบคุณ ruk-com cloud ผู้ให้การสนับสนุน PaaS ในการสร้าง Stack ระบบ Monitoring environment นี้ด้วยครับผม.
